Fotovoltaik tesisler için yıldırım ve aşırı gerilim koruması

Güvenilir koruma

Fotovoltaik enerji üretimi, en hızlı büyüyen yeşil enerji kaynaklarından biridir. Her yıl yüzlerce MW'lık çatı sistemi ve şebeke ölçekli PV parkı kurulmaktadır. En iyi sistem kullanılabilirliği ve en aza indirilmiş işletme giderleri, her boyutta sistemin kârlılığını tanımlamaktadır.

PV sistemleri, her zaman sıra dışı yerlere kuruldukları için çevresel koşullara doğrudan maruz kalırlar. Bu nedenle yıldırımdan etkilenme olasılığı yüksektir. Korunmayan PV sistemleri, bileşenlerinde sürekli ve ciddi hasarlara maruz kalırlar. Bu durum önemli onarım ve değiştirme maliyetlerine, sistemde arıza süresine ve gelir kaybına neden olur. Otomasyon sistemleri, izleme bileşenleri ve PV çeviriciler güvenilir ve mevcut standartlara uygun şekilde korunmalıdır. IEC ve UL standartları, en gelişmiş PV kurulumlarının uygulanması için geçerli kuralları tam olarak tanımlamaktadır.

600 V

1.500 V'ye kadar tip I ve II toprak teli

En son EN/IEC standartlarına tamamen uygun 600 V, 1.000 V ve 1.500 V sistemler için Tip I ve II koruma desteklenmektedir.

0 kA

Maksimum kısa devre özelliği

Bir hatta birçok panoyu bir araya getiren PV santralleri, olası kısa devre akımının 11 kA'sına kadar verimli şekilde korunmaktadır. SPD için ek sigortalar gerekli değildir.

0 m

4.000 m'ye kadar güvenli işletim

Yüksek rakımlı bölgelerde yer alanlar da dahil olmak üzere PV santralleri güvenilir şekilde korunmaktadır. Sıra dışı yerler için nominal kapasite azalımına ilişkin ek risk analizi gerekli değildir.

VARITECTOR PU PV Portföyü

Maruz kaldıkları konumlardaki kurulumdan dolayı PV sistemlerine yıldırım çarpma riski yüksektir ve bu nedenle bu sistemler dalgalanmalara karşı EN 61643-32'ye uygun şekilde korunmalıdır. Sistem arızalarını, yüksek onarım maliyetlerini ve aşırı gerilim hasarı nedeniyle satış kaybını önlemek için en iyi çözüm güçlü PV parafudrlardır.

Ürün kataloğuna gidiniz
VARITECTOR PV PROTECT

PV Protect, çeviricinin aşırı gerilime karşı optimum şekilde korunması için kompakt çözümdür Bağlanmaya hazır kutular farklı sistem voltajları için mevcuttur ve çeşitli toprak teli tipleri ve MPP izleyicileriyle birlikte sağlanabilir. Gereksinimlere bağlı olarak, bağlantı, kullanışlı ve güvenilir PUSH IN bağlantı teknolojisiyle kablo rakorları veya WM4C konnektörleri aracılığıyla yapılır.

Ürün kataloğuna gidiniz
İki MPPT'nin korunması için VPU PV 5 kutuplu güçlü PV toprak teli.

5 kutuplu ürün varyasyonu, yer tasarrufu sağlayan kompakt tasarımı ile karakterize edilir ve böylece iki MPP izleyicinin bağlanmasına olanak sağlar. Tüm portföy, 600 V ila 1.500 V arasında voltaj sınıflarına sahiptir.

Ürün kataloğuna gidiniz
VARITECTOR PU PV Monoblok ürün serisi – PV sistemleri için aşırı gerilim koruması

VARITECTOR PU PV ürün serisinin yeni monobloc bileşenleri, 600 V'den 1.500 V'ye kadar jeneratör gerilimleri ile PV uygulamalarını korumak için tasarlanmıştır. Küresel kullanım için en son EN standartları ile uyumludur. Ayrıca, güvenilir aşırı gerilim korumasını geleceğe dönük performansla birleştirir - sistem çalışma süresini ve karlılığı en üst düzeye çıkarmak için bir zorunluluktur.

Ürün kataloğuna gidiniz

VARITECTOR PV portföyündeki ürün yenilikleri

VPU PV Monoblok ürün serisi - PV sistemleri için aşırı gerilim koruması

600 V, 1.000 V ve 1.500 V işletim gerilimleri için Tip II toprak teli

VARITECTOR PU serisi PV sistemlerini aşırı gerilimlere karşı korur ve IEC/EN 61643-31 uyarınca sertifikalandırılır. Yüksek performanslı PV toprak telleri yüksek tamir masraflarını ve gelir kaybını önler.

Dahası, VARITECTOR PU PV ürün serisinin yeni monobloc bileşenleri, 600 V'den 1.500 V'ye kadar jeneratör gerilimleri ile PV uygulamalarını korumak için tasarlanmıştır. Küresel kullanım için en son EN standartları ile uyumludur. Ayrıca, güvenilir aşırı gerilim korumasını geleceğe dönük performansla birleştirir - sistem çalışma süresini ve karlılığı en üst düzeye çıkarmak için bir zorunluluktur.

VPU PV Monoblok ürün serisi - PV sistemleri için aşırı gerilim koruması

600 V, 1.000 V ve 1.500 V işletim gerilimleri için uygun
40 kA maks. toprak akımı ile en iyi koruma
Yalnızca 54 mm'lik minimum boşluk
Anlaşılır koruma durumu sinyali
Maliyeti optimize edilmiş monoblok tasarım

ÜRÜN KATALOĞUNA GİT

VPU PV I+II 5 kutup – 1500 V sistemlerde iki MPPT için PV toprak telleri

Fotovoltaik sistemlerin aşırı gerilime karşı etkin koruması

Yeni VPU PV serisi aşırı gerilim koruma modülü, çeviricinin aşırı gerilime karşı korunmasını optimize etmek için tasarlanmıştır. Toprak teli, 1500 V’lik bir sistem gerilimi için yapılandırılmıştır ve doğrudan 2-MPP izleyicilerin bağlantısı için tasarlanmıştır. Kurulumu basitleştirir ve yalnızca 5 TE'de özellikle dardır. Tip I ve II’nin bir kombinasyonu olarak sistemin tüm alanlarında özellikle esnek bir şekilde kullanılabilir.

VPU PV I+II 5 kutup – 1500 V sistemlerde iki MPPT için PV toprak telleri

2-MPP izleyiciler için 5 kutuplu varyasyon
Özellikle yer tasarrufu sağlar
Tak-çıkar toprak telleri kolay kurulum ve değiştirme olanağı sağlar
Birleşik tip I ve II
1500 V sistemler için tasarlanmıştır

ÜRÜN KATALOĞUNA GİT

Detaylarıyla VPU PV

Ürün portföyü

Doğru olana oynayın!

Harici yıldırım koruması bulunan PV sistemleri

Tip II aşırı gerilim koruması, ayrım mesafesi korunduğu sürece kullanılabilir (genellikle > 0,7 m ila 1 m). Ayrım mesafesi korunmazsa DC kablajı için Tip I bir aşırı gerilim koruması gerekir.

Harici yıldırım koruması bulunmayan PV sistemleri

Bu, DC kablajı için Tip II aşırı gerilim koruması sağlanması gereken yaygın bir tasarımdır.

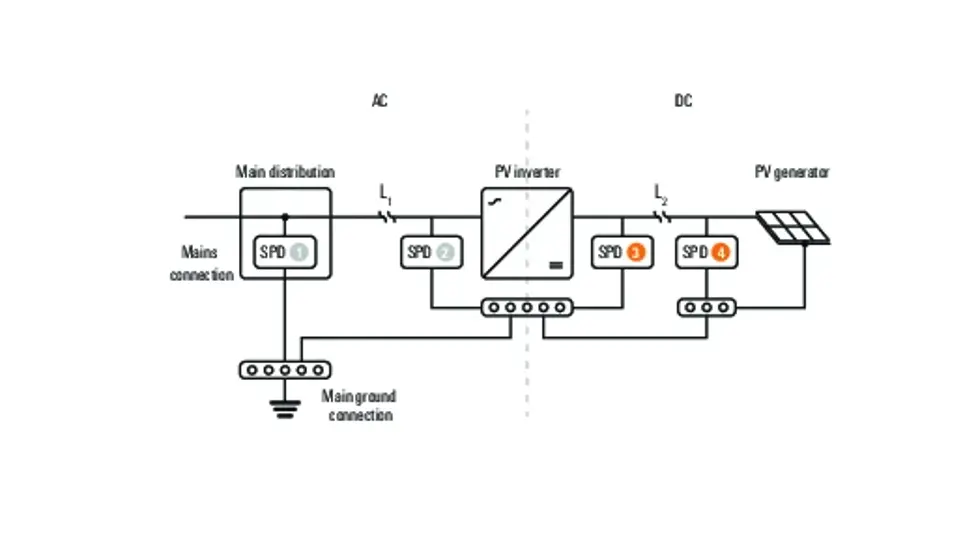

Soldaki şekil bir PV sisteminin genel mimarisini göstermektedir. Aşağıdaki tablo, bir PV sisteminde geçerli standartların özelliklerine uygun olarak doğru aşırı gerilim koruması ürünlerini seçmenize yardımcı olmak amacıyla hazırlanmıştır.

L1, ana dağıtım panosu ile PV çevirici (AC tarafı) arasındaki kablo uzunluğunu ifade etmekte olup L2, PV çevirici ile PV jeneratörü (DC tarafı) arasındaki hat uzunluğunu ifade etmektedir. Hat uzunluğu > 10 m olan SPD, standart olarak her iki tarafta da gereklidir.

Soru 1	Soru 2	Soru 3	Soru 4	Kurulum konumları AC		Kurulum konumları DC
Açık hava yıldırım koruma sistemi var mı?	Ayrılma mesafesi gözlendi mi?	L1 hat uzunluğu 10 m'den az mı?	L2 hat uzunluğu 10 m'den az mı?	SPD 1	SPD 2	SPD 3	SPD 4
Hayır	-	Hayır	Hayır	TİP II AC	TİP II AC	TİP II PV	TİP II PV
Hayır	-	Hayır	Evet	TİP II AC	TİP II AC	TİP II PV	-
Hayır	-	Evet	Hayır	TİP II AC	-	TİP II PV	TİP II PV
Hayır	-	Evet	Evet	TİP II AC	-	TİP II PV	-
Evet	Evet	Hayır	Hayır	TİP I AC	TİP II AC	TİP II PV	TİP II PV
Evet	Evet	Hayır	Evet	TİP I AC	TİP II AC	TİP II PV	-
Evet	Evet	Evet	Hayır	TİP I AC	-	TİP II PV	TİP II PV
Evet	Evet	Evet	Evet	TİP I AC	-	TİP II PV	-
Evet	Hayır	Hayır	Hayır	TİP I AC	TİP I AC	TİP I PV	TİP I PV
Evet	Hayır	Hayır	Evet	TİP I AC	TİP I AC	TİP I PV	-
Evet	Hayır	Evet	Hayır	TİP I AC	-	TİP I PV	TİP I PV
Evet	Hayır	Evet	Evet	TİP I AC	-	TİP I PV	-

SSS

PV aşırı gerilim koruması hakkında sık sorulan sorular

Fotovoltaik sistemler için hangi yıldırım ve aşırı gerilim koruma ünitesi kurulmalıdır?

PV sistemleri için yıldırım ve aşırı gerilim koruması her zaman iki alana sahiptir: Her iki alanı da korumak için doğru akım (DC) ve alternatif akım (AC) taraflarında yıldırım ve aşırı gerilim koruması gerekir.
Bileşenleri seçerken, harici yıldırım koruması olan ve olmayan sistemler arasında bir ayrım yapılmalıdır. Harici bir yıldırım koruması varsa tip I+II toprak teli kullanılmalıdır. Seçim kılavuzumuz bir fotovoltaik sistemde ilgili standartların spesifikasyonlarına uygun olarak doğru aşırı gerilim koruma ürünlerini seçmenizi kolaylaştırır.
Yıldırım ve aşırı gerilim koruması fotovoltaik sistemler için zorunlu mudur?

AC aralığı için aşağıdakiler geçerlidir:
2018'den beri aşırı gerilim korumasının entegrasyonu (DIN VDE 0100-534'e uygun olarak) zorunludur. Bu, tüm yeni binalar ve mevcut elektrik tesisatlarının modifikasyonları ya da genişletilmesi için geçerlidir.
DC aralığı için aşağıdakiler geçerlidir:
DIN EN 62305-3 veya VDE 0185-305-3 - Ek 5 standardına bakmak burada yardımcı olur; bu standartta PV güç kaynağı sisteminin AC tarafında aşırı gerilim koruma önlemlerine duyulan ihtiyacın DIN VDE 0100 443 uyarınca belirlendiği açıklanmaktadır. Bu durum AC tarafında aşırı gerilim koruma önlemlerine ilişkin bir ihtiyaca yol açarsa ve eğer çeviricinin korunmasının sağlanması gerekiyorsa DC tarafında da aşırı gerilim koruması gerekir.
Aşırı gerilim koruma ünitesi nereye kurulmalıdır?

Fotovoltaik sistemleri korumak için, aşırı gerilim koruma ünitesi hem doğru akım (DC) hem de alternatif akım (AC) taraflarına kurulmalıdır. Aşırı gerilim koruma ünitesi, korunması gereken cihaza mümkün olduğunca yakın kurulmalıdır.
Uygulamaya bağlı olarak, seçim kılavuzumuzda bulabileceğiniz farklı kurulum konumları bulunmaktadır.
