Velaro® yüksek hızlı trenler, İspanya, Çin ve Rusya'da kullanılmaktadır. Trenler 320 km/s hızlarda seyahat etmek üzere tasarlanmıştır. Ve modifiye edilmemiş bir Velaro® treni, 458 km/s gibi rekor hızlara çıkarak seri üretimi yapılan en hızlı tren unvanını almıştır.
Ancak Velaro® gibi trenlerin bu hızlara ulaşabilmesi için motorun lokomotif yerine tahrik akslarına yerleştirilmesi gerekmiştir. Bunun için, motor hızlanma için tahrik eksenlerinin üzerine yerleştirilir. Elektronik sistemler ve alt sistemlerin tüm tren boyunca dağıtılmış olmasından dolayı artık odak noktası sadece lokomotif değildir. Ve sinyallerin bu sistemlere güvenle aktarılması için çok çeşitli geniş alan kablo bağlantıları gerekmektedir. Bu bağlantılarından biri, Weidmüller RockStar® HighPower konnektörü kullanılarak yapılmıştır. Bu ürün, motor güç kabloları, girdap akımlı frenler ve vagon makaslarını kapsayan yüksek akım uygulamalarına özel geliştirilmiştir. Sistem tak-çıkar özelliğine sahip olup bakım işleri sırasında bileşenler kolaylıkla ve çabuk çıkarılıp takılabilmektedir.
Tak&çıkar güç aktarımları için yenilikçi bir ürün

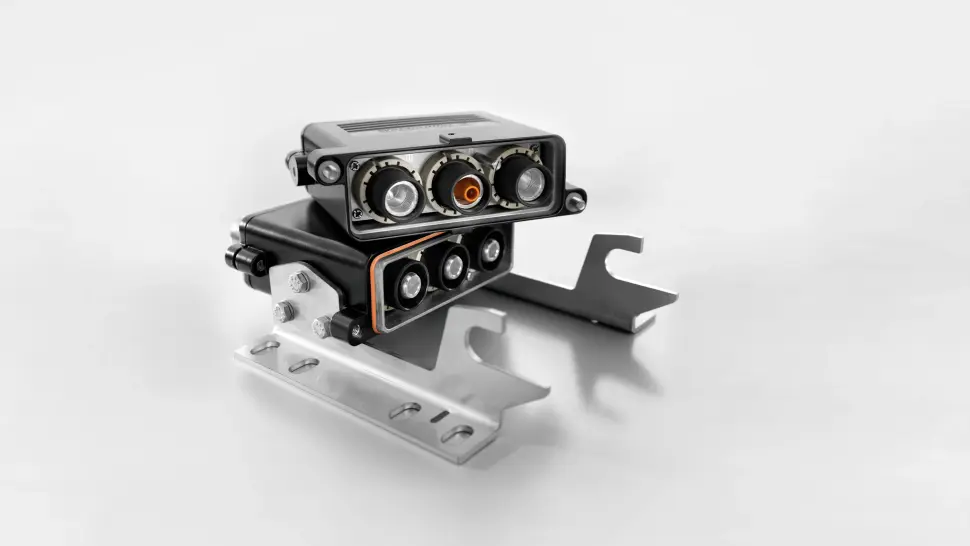

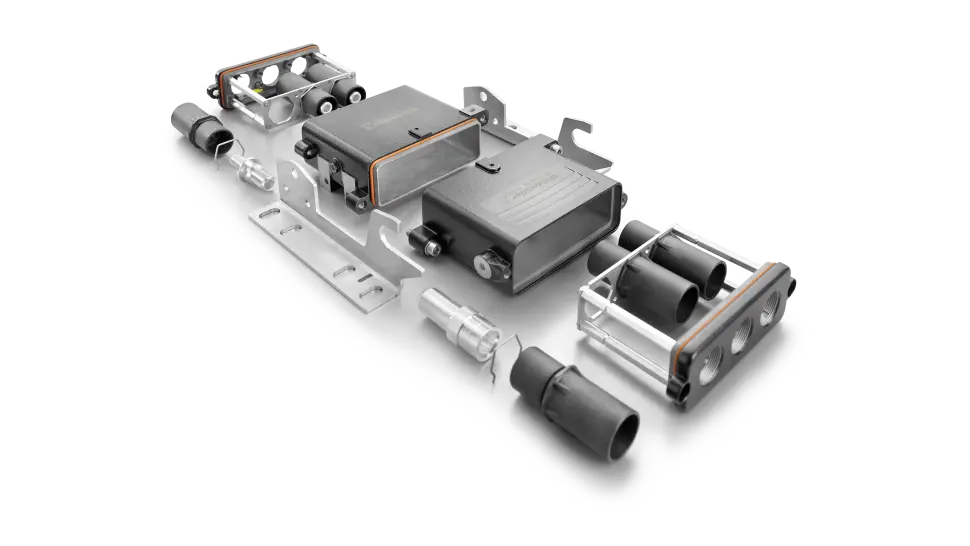

Weidmüller’in RockStar® HighPower sistemi tamamen yeni ve uygulamaya özel bileşenler sunmaktadır. Taşımacılık uygulamalarında tak-çıkar güç aktarımı için yenilikçi bir ürün çözümü. Sistem, tek parça crimp kontaklar, kablo yalıtım kılıfı, çekirdek tutucu çerçeveleri ve çok parçalı kalıp döküm alüminyum muhafazadan oluşmaktadır.
Weidmüller ürün müdürü Jürgen Beymann, "Kullandığımız bakım gerektirmeyen crimp kontak, standart bir alet yardımıyla kalıcı bir bağlantı kurma avantajına sahiptir" diyerek açıklıyor. "Bağlantı güçlü titreşimlerle karşılaştığında bile güvenle muhafaza edilirken kısmen bile olsa gevşemediğinin altını çizmiştir." Yüksek Kalite PA66 yalıtıma sahip yalıtım gömleği bağlantıyı güvenle korumaktadır. Bu malzeme trenler için onaylanmış olup UL listesinde yer almaktadır.
HighPower konnektörler için akıllı bir alternatif çözüm geliştirmeyi başardık. Artık, fişler için standart kablo rakorları kullanıyor ve dahili zırhlı bir bağlantı sayesinde elektromanyetik uyumluluğu sağlayabiliyoruz. Böylece kalıcı olarak güvenli bir bağlantı garanti edilir.
Sürekli güvenilir bir bağlantı
Siemens gibi tren üreticileri için, bir ekipmanın parazitsiz çalışabilmesi için elektromanyetik uyumluluk (EMC) kritik bir öneme sahiptir. "HighPower konnektörler için akıllı bir alternatif çözüm geliştirmeyi başardık." diye devam ediyor Jürgen Beymann. "Artık, fişler için standart kablo rakorları kullanıyor ve dahili zırhlı bir bağlantı sayesinde elektromanyetik uyumluluğu sağlayabiliyoruz. Böylece kalıcı olarak güvenli bir bağlantı garanti edilir.
Tüm iş akışı boyunca kablolama takip edilebilmektedir.
Modüler özelliği sayesinde, HighPower konnektör, kullanıcının ihtiyaçlarını karşılayacak şekilde tasarlanabilmektedir. Weidmüller fişinin sahip olduğu yapının sunduğu bir avantaj ise kablolamanın süreç sonuna kadar kolaylıkla takip edilebilir olmasıdır. Bir destek çerçevesiyle sabit tutulan ara bağlantılar bir montaj levhasına takıldıktan sonra montaj levhası muhafaza gövdesine vidalanmaktadır.
Çok-parçalı alüminyum kalıp döküm muhafaza RockStar® HighPower için özel tasarlanmış olup IP 68/69K korumasına sahiptir. Muhafaza darbe ve korozyona karşı son derece dirençlidir. Verlaro® D yüksek hızlarda seyahat ederken bile çarpan bir taşın hasara yol açması halinde bile, modüler tasarım sayesinde tüm konnektörün değiştirilmesi gerekli olmayacaktır. Sadece hasarlı muhafazanın değiştirilmesi yeterli olacaktır.
Muhafaza son derece stabil iken ince duvarlara sahiptir. Muhafaza duvarları, kalıcı (soğuk döküm) muhafaza muadillerine göre daha incedir. HighPower konnektör, minimal ağırlık ve kompak bir boyuta sahip olup mevcut alanı en tasarruflu şekilde kullanır ve trene sadece minimal yük bindirir.
Pratiktir - en küçük detaya kadar
Muhafazaya vidalanan paslanmaz çelik bağlantı parçaları standart donanım değildir - Siemens'in ihtiyaçlarını karşılamak için özel geliştirilmiştir. Weidmüller ürün müdürü Jürgen Beymann "Velaro® D için havai bölüme kolaylıkla yerleştirilebilen özel bir bağlantı parçası geliştirdiklerini" ifade etti. "Bağlantı parçasındaki özel kılavuz delikleri, insertlere kolay bir bağlantıyı sağlıyor."
Tüm bu özellikler, Weidmüller'in yeni HighPower konnektörünü, her tasarım detayının gerçek bir değer katmaya odaklandığı bir ürün haline getirmektedir. Bu konnektörü kullanırken, son kullanıcı Siemens sistemlerinin montajı ve bakımı sırasında yüksek bir verimlilikten faydalanmaktadır. Ve bu sayede, Velaro® D ve HighPower birlikte yüksek hızda seyahat edebilmektedir.
Dar alanlar için bir bağlantı çözümü

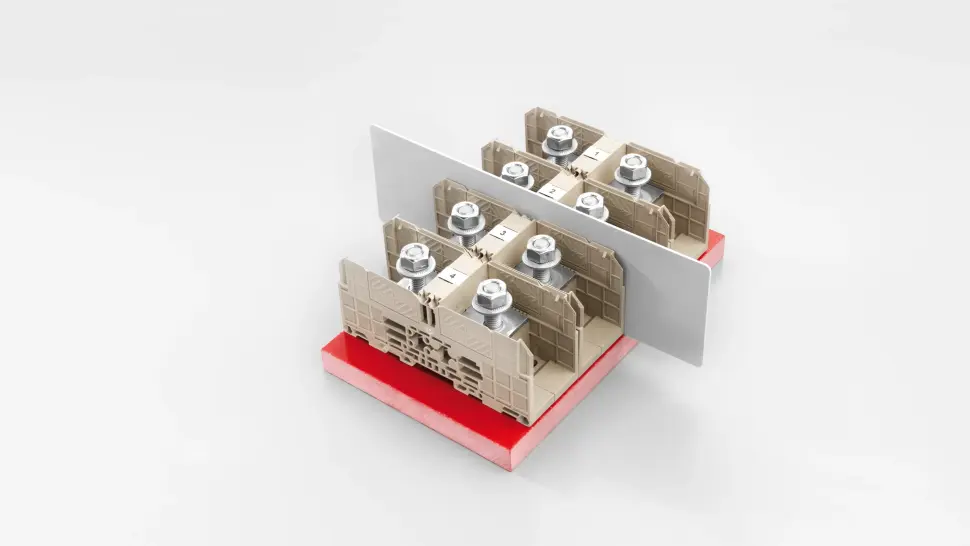

Siemens Mobility, Velaro® D trenlerinin sekiz vagonunun tamamı için kesintisiz bir güç kaynağı arayışındaydı. Orta-gerilim kablolarını 4 kV'ye kadar hatlara güvenle bağlarken verimli ve daha önemlisi kompakt olacak bir çözüm arıyorlardı. Bu bağlantıları mümkün olan en küçük alanda uygulamak için Weidmüller, 4 kV taşıyabilen kompakt WFF 185 iki somunlu klemenslerini tasarladı.
Kilit müşteri yöneticisi Hans-Jürgen Kern'in bir fikrinden ilham alan, Weidmüller mühendisleri, bölmelerin stud klemensler arasında yerleştirildiği özel bir tasarım geliştirmiştir. Klemensler ayrıca bir yalıtım paneline sabitlenerek 4 kV taşıyabilmeleri sağlanmıştır.
WFF stud klemenslere sabitlenen özel üretim paneller iki görevi yerine getirmektedir. İlk olarak, klemens bağlantıları ve bağlantı parçası birbirlerinden ayrılarak güvenle birbirlerinden izole olmaktadır. İkincisi, panel mekanik yüklere dayanıklı olmalı ve stud klemensler ile bağlantı parçası arasında titreşime dirençli bir bağlantı sağlanmalıdır. Daha sonra, raylar vagonların iki ucunda bulunan kompak montaj yerine yerleştirilmiştir. Bağlantı parçası, bu bağlantı çözümü için hızlı ve kolay bir bağlantının sağlanmasında kilit bir rol oynamaktadır.
Çeşitlerin akıllı bir şekilde azaltılması
3.5 cm genişliğe sahip WFF 185, 4-kV aktarımları için geleneksel olarak kullanılan standart stud klemenslerden daha küçüktür. Ancak, Siemens Mobility'i ikna eden şey bu çözümün kompakt yapısı değildi. Tren üreticisi orta gerilim kabloların bağlantısı için ihtiyaç duydukları stud klemens çeşitleri ve kablo pabucu çeşitlerinin sayısını azaltabilecekti. Weidmüller WFF-185 rayları, Velaro® D'de kullanılan 110-V ve 4-kV kabloları için bağlantı çözümü olarak seçilmiştir.
