Mükemmel bir markalama sistemi

Kabloların düzgün işaretlenmesi, elektrik sistemlerinin ve panoların güvenliğini sağlamada önemli bir faktördür. Net kablo işaretleri olmadan, hatalar hızla tehlikeli durumlara yol açabilir. Bu nedenle sektörde IEC 61439-1 (şalt sistemleri ve sorumluluklar için tasarım doğrulama) ve DIN EN 81346-1 (yapılandırma ilkeleri ve referans tanımlaması) standartları geçerlidir ve makinelerin güvenliğini sağlamak için tasarlanmıştır. Bir elektrik panosu, ancak çeşitli devrelerin net şekilde etiketlenmesi halinde test onayından geçebilir. MultiCard, MetalliCard, MultiMark ve CableLine işaretleyicilerimiz iletken ve kabloları net şekilde işaretlemeyi kolaylaştırır. Bu çok çeşitli seçenekler sayesinde size birçok farklı gereksinim için mükemmel çözümü sunuyoruz. Çok çeşitli iletken ve kablo işareti seçeneklerimizden ve pek çok diğer avantajdan faydalanın.

Bir bakışta Weidmüller kablo işaretlerinin avantajları

Kompakt

Kompakt

Ürünlerimiz, hızlı ve verimli kablo işaretlemeyi kolaylaştırmak için son derece kompakt ve iyi tasarlanmış ürünlerdir.

Kolay

Kolay

İletken etiketleriyle, tanımlama kablo ve iletkenlere çabucak basılabilir ve uygulanabilir.

En iyi sonuçlar

En iyi sonuçlar

Weidmüller kablo işaretleri, yüksek kontrastlı ve olağanüstü bir görünümle kabloların iyi okunmasını ve hızla tanımlanmasını sağlar.

Evrensel iletken ve kablo etiket ürün grubu

Weidmüller'de kabloları, iletkenleri ve telleri işaretlemek için geniş bir yelpazede iletken ve kablo işaretleri bulacaksınız. Sonraki bölümde, farklı modelleri size kısaca açıklıyor ve bunların özelliklerine, uygulamalarıne ve malzeme özelliklerine değiniyoruz. Size özel gereksinimleriniz için doğru çözümü sağlayacağız.

MultiCard ve MetalliCard

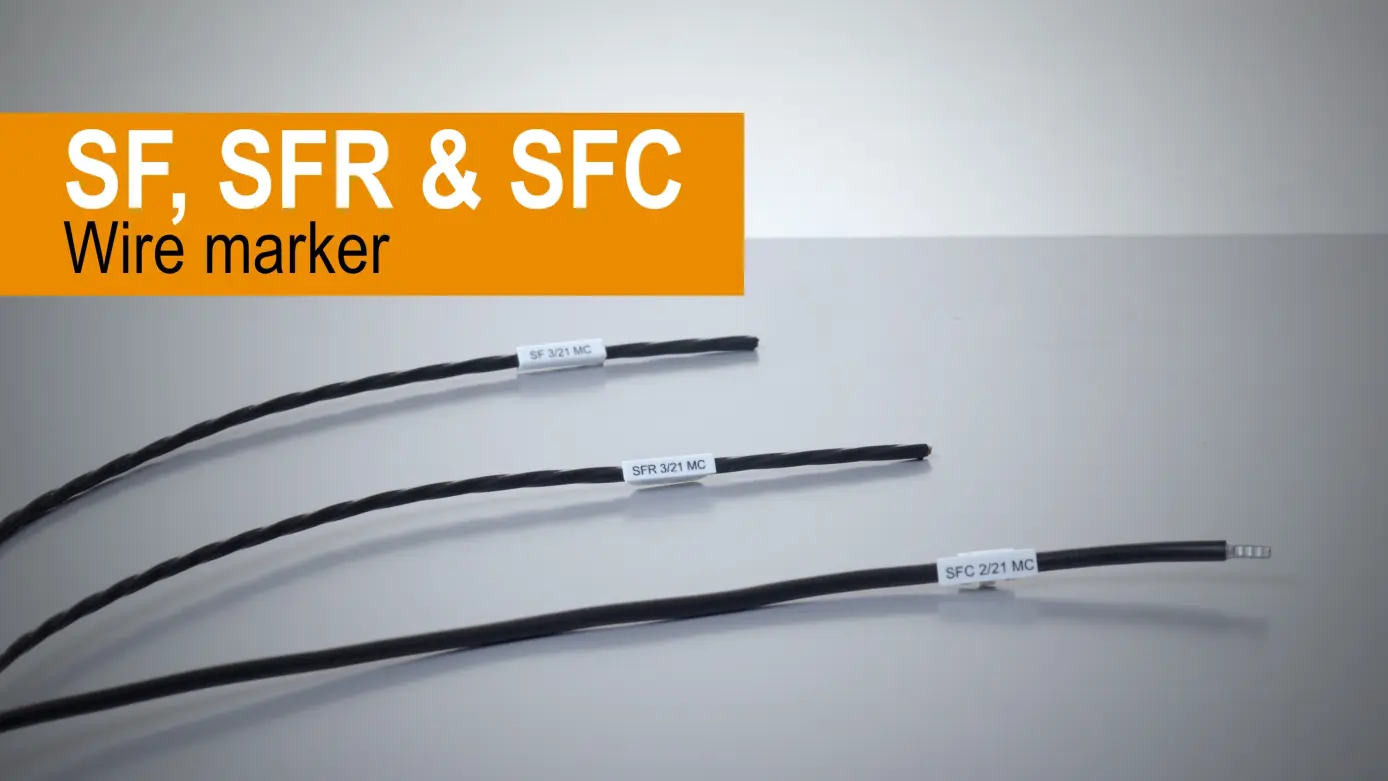

SF ve SFR

SlimFix halojen içermeyen bir iletken ve kablo etiketi olup kompakt bir tasarıma sahiptir. Etiketler kablolama yapıldıktan sonra bile yerleştirilebilmektedir.. SlimFix, trafik tekniğinde tanınmış ve onaylanmış olan, kimyasallara, neme ve UV radyasyonuna son derece dayanıklı bir işaretleyici türüdür. Bu özelliği, yüksek düzeyde güvenilirlik ve uzun bir servis ömrü sağlar. SF aleti, küçük tel işaretleyiciler için bile kolay kuruluma imkân sağlar.

SFC ve SFC-DS

SlimFix Clip iki avantajı bir arada sunar: benzersiz kapatma mekanizması, kapalı tip kablo işaretinin güvenirliği ile birlikte açık tip işaretleyicinin kolay yerleştirme olanağını sunar. Klips mekanizması monte edilmiş iletkenler için etiketin kolay ve hızlı yerleştirilmesini sağlar. Farklı varyasyonlar, iletken etiketlemesini 1,5 – 7,0 mm çapındaki iletkenler veya teller için mümkün kılar. MultiCard formatındaki yeni SFC-DS işaretleyicisi, iki etiketleme alanı içeren bir işaretleyicidir.

SFX

SlimFix X, kimyasal ve çevresel etkilere karşı dirençleri sayesinde özellikle dayanıklı olan, yer kaplamayan bir tasarıma sahip halojensiz iletkenler ve kablo işaretleridir. Etiketler kablo montajından sonra bile uygulanabilmektedir. SlimFix, kablo işareti için trafik tekniğinde tanınmış ve onaylanmış olan, örneğin otomotiv endüstrisi ve proses endüstrisindeki uygulamalarda kullanılan bir işaretleyici türüdür.

Kablo etiket taşıyıcıları için TM-I

TM-I, trafik tekniği uygulamaları için tanınmış ve onaylanmış bir iletken ve kablo işaretidir. Uzun karakter serileriyle özel kablo işaretleme için beş farklı eklenti uzunluğu mevcuttur, bu da iletken ve kablo işaretlerini geniş kablo sistemlerine sahip şirketler için en iyi çözüm haline getirmektedir. Proje adlandırma alanı sayesinde, basit ayırma ve kurulum uzun vadede çalışmayı kolaylaştırır. Kovan tertibatından önce veya sonra kolay montaj da kablo işaretinin çok yönlü olmasını sağlar.

WKM için ELS

ELS eklentileri, WKM kablo işaretleri veya MultiCard formatındaki eklenti tutucular için yapışkansız yerleştirilebilen özel etiketlerdir. Bu çözüm su iticili WKM kovanları ile birlikte kullanıldığında, zorlu ortamlarda bile özellikle uzun ömürlü kablo işaretini garanti eder.

SFX-M MetalliCard

MetalliCard, çok çeşitli etiketleme ihtiyaçlarını karşılamak için alüminyum veya paslanmaz çelik modellere sahiptir. Krom kaplama alüminyum eklentiler, çok çeşitli uygulamalar için iletken etiketlerinin ekonomik alternatifi olup özellikle de çok renkli baskılarının derin kontrastlarıyla dikkat çekmektedir. Özel zımbalama sayesinde çelik kablo bağları sorunsuz olarak kullanılabilir.

MultiMark

WM

Kapalı ve sökülmez iletken etiketlerimiz ek el aleti gerektirmeden monte edilir. Kablolar sabitlenmeden önce sadece her iki uçtaki deliklerden geçirilir. Malzemenin sahip olduğu gerilim etiketi yerine sabitler. Her biri üç etiketleme uzunluğuna ve iki renge sahip dört büyüklükten birini seçebilirsiniz, böylece iletken işaretlemesini size özgü çalışma alanına göre ayarlayabilirsiniz.

SFM

Yeni SlimFix iletken etiketi özellikle hızlı şekilde yazdırılabilir ve geçirilebilir. Bu etiketler aynı zamanda şok ve titreşimlere karşı dayanıklılık açısından en yüksek gereksinimleri karşılar ve bu da onları zorlu ortamlarda kullanım için özellikle uygun hale getirir. İletken etiketleri açık bir tasarıma sahip olup kablaj işleminden önce veya sonra kolay ve çabuk şekilde kurulabilir.

SFX

SFX etiketler, klasik kablo bağı çözümleri için tercih edilen bir seçenektir. Kablolar her zaman düz bir hatta çalışmaz; bükülebilir ve oldukça esnek poliüretan SFX kablo işaretleri sadece bu amaçla tasarlanmıştır. Etiket kablonun eğimini takip eder ve kolaylıkla yerleşir. Aynı zamanda, net yazı tipleri ve renkler iyi bir okunurluğu garanti eder.

Kablo etiket taşıyıcıları için TM-I

TMI-I yerleştirme etiketleri, saydam kovanlara etiket yerleştirmeyi kolaylaştıran bir kılavuz sekmesine sahip olduklarından kablo işareti için elverişli bir çözüm sunar. Ve montaja hazır etiket taşıyıcıları sadece itilerek kabloya geçirilir. Büyük miktarlarda işaretleyiciler tek bir iş adımında verimli şekilde önceden hazırlanarak kablo işaretlemede büyük zaman tasarrufu sağladığından bu sizin için bir avantajdır.

Daralan makaronlar

Isıyla daralan makaron iki taraftan basılabilmekte olup kablo ve tellerin işaretlenmesi ve yalıtımı için kullanılabilir. Kablolarınızı ısıyla daralan bükülebilir bir makaronla işaretlemek iletken çevresinde sağlam ve mükemmel bir yerleşimi garanti eder. Bu durum önemli ölçüde yer de kazandırır. Isıyla daralan makaron en katı yangın güvenliği gereksinimlerini karşıladığından bu tür etiketler için yaygın bir uygulama da demiryolu endüstrisidir.

THM etiketler

THM etiketlerinde kullanılan termal transfer teknolojisi olağanüstü baskı kalitesini güvence altına alarak hızlı bir işaretlemeyi mümkün kılar. THM GEW'nin esnek polyester malzemesi ve kalın yapıştırıcı katmanı sayesinde etiketler açılarda veya yuvarlak alanlarda kullanılabilir. Bu nedenle bu etiketler hortum ve kablo işaretlemeleri için idealdir. Rulo paketli THM ET S7 işaretleyicileri Siemens'ten Simatic 200S, S7-300 ve S7-400 modüllerini etiketlemek için kullanılabilir.

Ek iletken ve kablo işaretleri

WSM paslanmaz çelik etiketler

WSM; kablo, iletken, boru ve bileşenler için komple bir işaretleme ve kabartma sistemidir. Başka hiçbir iletken veya kablo işaretinin dayanıklılık göstermediği ortamlar için kalıcı etiketleme sunar. Kimyasallara ve diğer çevresel etkilere karşı direncin yanı sıra daha iyi okunabilirlik sağlamak için esnek kabartılmış metinler, WSM ile kablo işaretlemenin sunduğu özelliklerden sadece birkaçıdır. Ürün grubu, isteğe bağlı olarak ister ayrı ayrı ister bir servis kutusunda komple bir set içinde sunulan paslanmaz çelik işaretleme plakalarından, tutuculardan ve kablo bağlarından oluşmaktadır.

CableLine

CableLine iletken ve kablo etiket ürünleri çok çeşitli uygulamalar için çözümler sunar. Uygulama seçenekleri dar çaplı kablolardan geniş çaplı kablolara kadar farklılık göstermektedir. Kullanılan kaliteli malzemeler neme, UV radyasyonuna ya da kimyasallara karşı yüksek seviyede direnç sağlar. Bu nedenle, güvenilir ve dayanıklı kablo işareti arıyorsanız CableLine iletken etiketleri en uygun seçenektir.

İletken ve kablo işaretleri arasındaki farklara genel bakış

Aşağıdaki tabloda, üniversal serimizden iletken ve kablo işareti modelleri arasındaki farkları özetledik. Bu tablo, uygulamanız için hangi varyasyonun en uygun olduğuna karar vermeniz amacıyla bu seçeneklerin genel bir görünümüne hızlı ve kolay şekilde ulaşmanızı sağlar.

 MultiCardMetalliCardMultiMark
YazıcıPrintJet CONNECT
MCP Plus2
MCP Basic 2
PrintJet CONNECT
THM MultiMark
THM MultiMark Plus
YazılımM-Print® PROM-Print® PROM-Print® PRO
FormatKartKartRulo
MalzemePolyamid 66, halojen-free
Paslanmaz çelik 1.4301 veya
Krom kaplama alüminyum
PC-ABS, TPU, halojen-free
Sıcaklık aralığı-40 – 100 °C-55 – 130 °C-50 – 90 °C
Yanmazlık Sınıfı: UL 94V2 V2

İletken ve kablo işaretlerinin kullanımına ilişkin eğitim videoları

null

Bu bir YouTube videosudur. Bu videoya tıklayarak Google/YouTube'un Gizlilik Politikası ve Kullanım Koşullarını kabul etmiş olursunuz. Ayrıca bizim Gizlilik Politikamızı da kabul etmiş olursunuz.

Bu YouTube oynatma listesinde birinci sınıf el aletlerimizin kullanımına ilişkin detayları öğreneceğiniz çok sayıda uygulama videosu bulacaksınız.

Weidmüller etiket taşıyıcılarıyla birlikte Weidmüller SF MultiCard, SFR MultiCard, SFC MultiCard kablo etiketleri, SFX MultiCard kablo etiketleri, SFX MultiMark kablo etiketleri, TM-I MultiCard ve TM-I MultiMark kablo etiketlerinin yanı sıra WKM kablo etiketleri birlikte ELS MultiCard etiketlerini yakından tanıyın.

Weidmüller'den kablo işaretleri ile komple iş yeri çözümleri

Danışmanlık ve destek

Pano yapımı için yenilikçi çözümlerde uzmanız. Esnek kablo işaretlerimizle, günlük işlerinizi üretiminizde daha verimli hale getirmek için size bir seçenek daha sunuyoruz. Sorularınız olursa bağlantınız olarak hizmet etmekten mutluluk duyarız. Beraberce, uygulamanız için en uygun çözümü bulacağız.

Tüm dünyada pano üreticilerini destekliyor ve karşılaştıkları zorlukları biliyoruz. Bu nedenle size pano yapımının tüm aşamaları için iyi tasarlanmış ve kaliteli ürün ve çözümlerin yanı sıra birçok farklı uygulama için çok çeşitli iletken etiketleri sunuyoruz. İşte bu şekilde müşterileriniz ve sizin için katma değer yaratıyoruz. Bilgi & deneyimimizden faydalanın.

Sistemli işaretlemenin parçası olarak kablo işaretleri

Yazılım

Yazılım

Sezgisel kullanım ve ihtiyaçlarınıza özel. PRO yazılımı, verilerin içe aktarımı, düzenlenmesi ve yönetilmesini kolaylaştırır.

Markalama

Markalama

Tüm kontrol panosu uygulamaları için yaratıcı çözümler. Isıyla daralan makaronlardan metal işaretleyicilere.

Yazıcı

Yazıcı

Mürekkep veya termal transfer - her ihtiyaç için endüstriyel baskı sistemleri. Gelecek için tasarlandı.

Kablo işaretlerimiz ve iletken etiketlerimiz için indirilebilir içerikler

Amacımız size ürünlerimiz hakkında kapsamlı ve özel danışmanlık hizmeti sunmaktır. Bu nedenle, kablo işaretlerimiz hakkında ek bilgi sağlamak amacıyla size indirmeniz için bilgi broşürlerimizi sunuyoruz. Weidmüller'in ürün yelpazesinin çeşitliliğini keşfedin.
