Plastik izoleli kablo yüksükleri, izolenin iç çapına entegre edilen konik şekil nedeniyle ek yerleştirme kolaylığı sağlar. Ayrıca, sıkma noktasında bağlantı yapılırken iletkenin pürüzlü yalıtım kenarlarının sıkışmasını önler. Farklı renk kodları, kesiti tanımlamak için görsel anlamda yardımcı olur.
Kablo yüksüklerine dair gereksinimler, DIN 46228'de tanımlanmıştır. Bu nedenle, bu standart; temel koşullar ve anahtar parametreler için belirleyicidir.
Yaygın kanının aksine, kablo yüksüklerinin plastik izolesi, yalıtılmış kablo pabuçlarının aksine bükülmelere karşı koruma sağlamaz. Aynı şekilde yüksüğün plastik izolesi de mekanik yalıtım desteği sunmaz, bu yüzden aşırı çekme veya bükme ile gerilmemelidir Buna ek olarak, montaj sırasında ilgili tüm standartlara her zaman uyulmalıdır. DIN VDE 0298-300'e göre, iletkenler sadece belirli bir bükülme yarıçapına monte edilmelidir. Örneğin, iletken çapı ≤ 20 mm olan bir PVC yalıtımlı tel, iletken çapının 6 katından daha az olmayan bir bükülme yarıçapına sahip olmalıdır. Pratikte bu, kablo yüksüğünün plastik yakasının kuvvetli bir çekiş ile zorlanmaması gerektiği anlamına gelir!
Optimal bir sıkımlı bir bağlantı oluşturmak için DIN 46228 standardı, aynı tedarikçinin (örneğin Weidmüller) aletlerinin ve kontaklarının kullanılmasını önerir. Sadece bunu yaparak sürekli yüksek bir işleme kalitesi garanti edilebilir. Weidmüller, iletkenleri elektriksel ve mekanik açıdan işlemenizi sağlayan, güvenli, uzun ömürlü ve güvenilir bağlantılar sağlayan uygun bir ürün portföyü sunar.

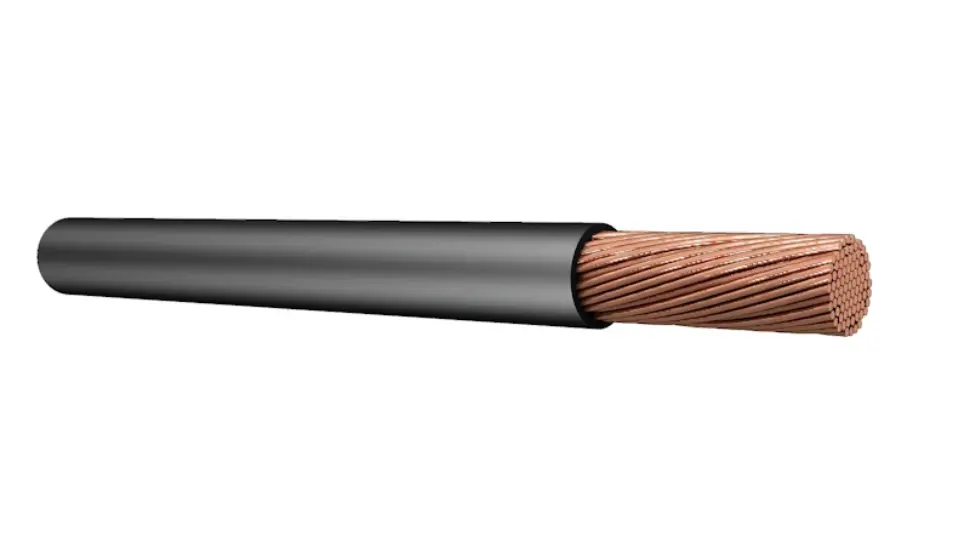

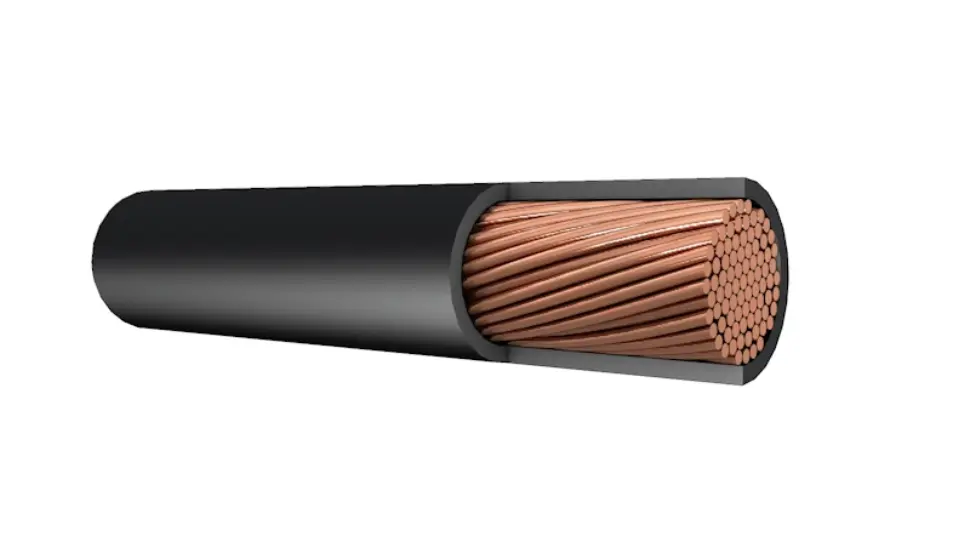

Temiz, sıkışmayan ve çapaksız bir kesimle başlayın (ör. KT 8 ile; Ürün: 9002650000); ardından, tüm kesitin yüksük tüpünde sıkıldığını garanti etmek için iletkenin mükemmel şekilde soyulması gerekir (ör. Stripax ile; Ürün: 9005000000). Fanlı iletken uçları olması durumunda ve DIN EN 60352'ye atıfta bulunularak, yalnızca tek tellerin hafifçe bükülmesine izin verilir (orijinal durumuna yeniden getirilerek).

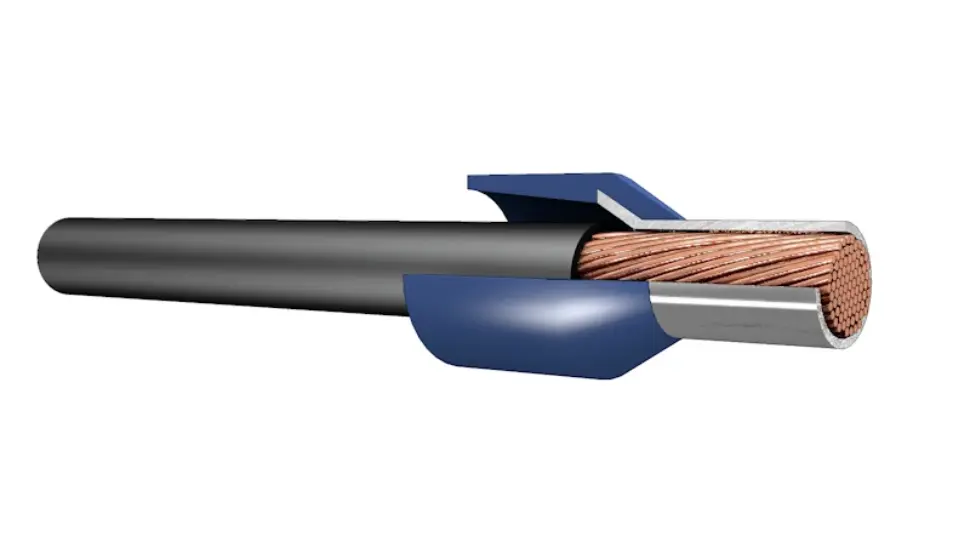

Sıkma işlemi esnasında ayrıca kablo yüksüklerinin sadece VDE 0295 sınıf 5'e göre ince telli iletkenlerin kullanımına yönelik olduğuna dikkat edilmelidir. Sapmalar değerlendirilmelidir. 6 mm2'ye (AWG 10) kadar kesitli kablo yüksükleri ve iletkenler ile sıkılan bağlantılar için); tek tellerin bakır borudan 1 mm dışarıda görünmesi tavsiye edilir. > 6 mm2'den 2 mm'ye kadar olan kesitler için.

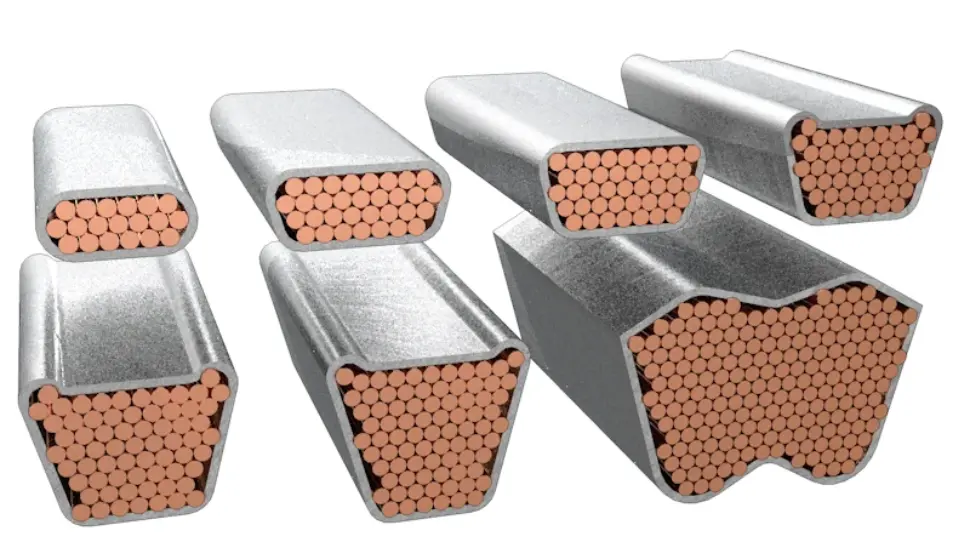

Ek olarak, bağlantı noktası için uygun bir sıkma şekline sahip bir sıkma aleti seçmek çok önemlidir. Sıkma işlemi yapılırken, sıkmanın plastik izoleye yakın yerleştirilmesine özen gösterilmelidir.
Bu teknik bilgilerin tüm yönleri göz önüne alındığında; iletken ile kablo yüksükleri arasında yüksek kaliteli, kusursuz bir bağlantı kurulur
