Süreç endüstrisinde, sahada IIoT üzerinden verilere erişmek için Ethernet uyumlu arayüzlere giderek daha fazla ihtiyaç duyulmaktadır. Ethernet APL (Gelişmiş Fiziksel Katman) teknolojisi, uluslararası olarak standartlaştırılmış iki telli bir çözüm aracılığıyla saha ve cihaz düzeyine kadar doğrudan erişime imkân verir. Ethernet APL sayesinde veriler endüstriyel ortamlardaki uzun mesafelerde daha verimli ve güvenilir şekilde aktarılabilir. Bunun için, Ethernet APL'nin avantajlarından optimum şekilde yararlanabilen ve nitelikli bileşenlere sahip güçlü IIOT cihazları gerekir. Bu amaçla, Weidmüller veri konnektöleri portföyünü kapsamlı şekilde genişleterek Endüstri 4.0 için tamamen Ethernet APL'nin gereksinimlerine uyarlanmış tutarlı bir veri altyapısı sağlamıştır.

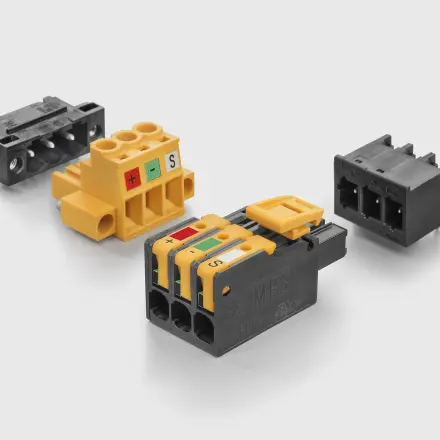

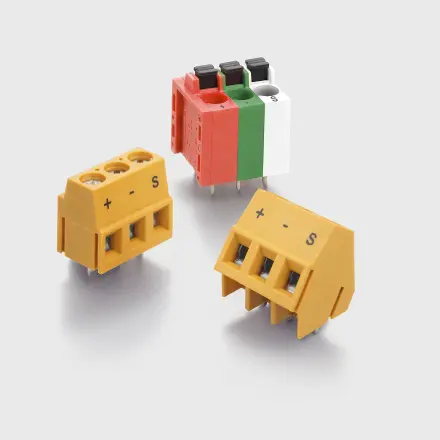

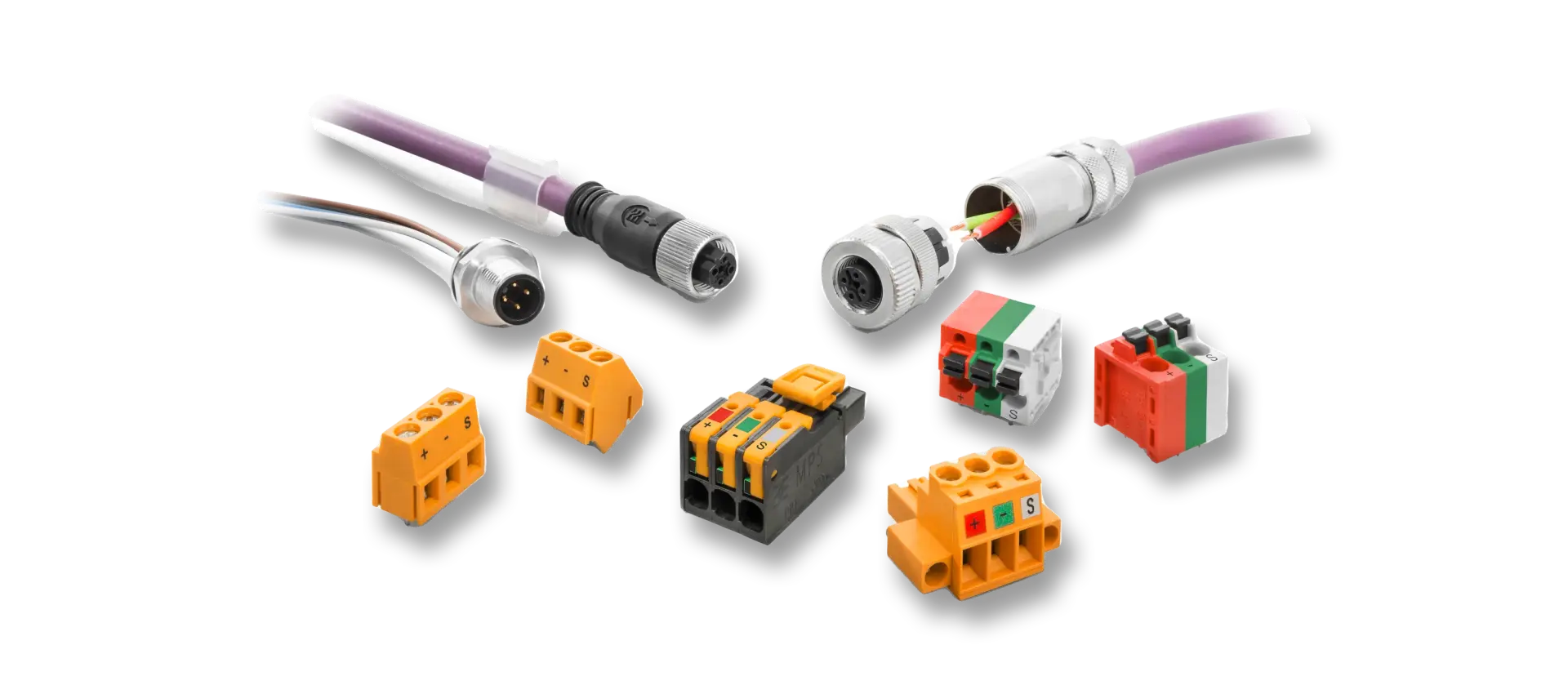

Ethernet APL ile, proses endüstrisi vidalı veya yaylı bağlantısı olan klasik terminallere dayanmaktadır. Burada size OMNIMATE® PCB bileşenleri, yerleşik ve yerinde takılabilir konnektörler (M12) gibi çok çeşitli uygun bileşenler sunuyoruz:
Nitelikli ürünlerimiz 10 Mbit/sn hızında IEEE standardına uygun güvenilir veri aktarımına imkân verirken 1000 m'ye kadar bükümlü çift kablo yoluyla eş zamanlı güç kaynağı sağlar.
Ethernet APL tüm IIoT cihazları için uygundur ve PROFINET, EtherNet/IP veya EtherCAT gibi tüm yaygın protokollerle uyumludur.
Farklı bağlantı teknolojileri, yüksek düzeyde kontak ve titreşim güvenliği için oluşturulmuştur. Renk kodlu işaretlemeler hatasız bir kurulum olanağı sağlar.
Ürün kataloğumuz, ücretsiz numune hizmeti ve KonnektörKılavuzu gibi benzersiz tasarım hizmetleri, bireysel gereksinimler ve uygulamalar için doğru ürünleri bulmaya yardımcı olur.
APL (Advanced Physical Layer - Gelişmiş Fiziksel Katman), proses endüstrisinin gereksinimleri için özel olarak geliştirilmiş yenilikçi bir teknolojidir. İki telli kablo üzerinden Ethernet iletişimine olanak tanır; uzun mesafelerde ve tehlikeli alanlarda sağlam ve güvenilir veri aktarımı sunar. APL, Ethernet'in avantajlarını zorlu endüstriyel ortamlarda kullanılabilme imkânıyla birleştirir ve ayrıca saha cihazlarına güç sağlamak için Ethernet Üzerinden Güç (PoE) özelliğini destekler.
Sahada birleştirilmesi gereken büyük mesafelerle sensörlerden ve cihazlardan bilgi alınması zorluğu söz konusudur. Buna ek olarak, çeşitli IIoT cihazları ağ altyapısına entegre edilmelidir. Cihazda RJ45 veya M12 konnektörleri için yalnızca sınırlı alan vardır.
Ethernet APL, Weidmüller'den uygun maliyetli PCB bileşenlerini kullanarak iki telli bir çözüm yoluyla doğrudan bağlantı sağlar. 1000 m'ye kadar olan mesafelerde iletim mümkündür. Ayrıca veri ve voltajlar sadece tek bir hatta (PoDL) aktarılabilir.
Bu sayede tesiste daha fazla kullanım süresi ve üretim verisi elde edersiniz: Tesis kullanım süresi sağlayarak bunu artırmak ve yeni çözümler uygulamak için sahada bulunan cihazlardan veri toplamak, kullanmak ve analiz etmek kolayca mümkündür.
Proses endüstrisinde, sahada IIoT üzerinden verilere erişmek için Ethernet uyumlu arayüzlere giderek daha fazla ihtiyaç duyulmaktadır. Bu durum elbette özel koruma ve ilgili onayları gerektiren tehlikeli alanları da kapsayabilir. Ama söz konusu olan sadece bu alanlar değildir. Ayrıca süreç endüstrisinde, tehlikeli alanlar dışında sahada hâlâ Ethernet üzerinden bağlı olmayan birçok sensör ve cihaz bulunmaktadır. Tüm IIoT cihazlarını Ethernet APL üzerinden bağlamak için PROFINET, EtherNet/IP veya EtherCAT gibi tüm yaygın protokollerle uyumlu çok çeşitli Endüstri 4.0 uygulamaları vardır.
Proses endüstrisinde IIOT cihazlarını ağ altyapısına entegre etme konusunda zorluk yaşarsanız, Ethernet APL bileşenlerimiz, 10 Mbit/sn'lik yüksek bir performansla Ethernet uyumlu yüksek hızlı veri aktarımı ile size yardımcı olabilir. Ethernet APL, ekonomik PCB bileşenlerini kullanarak iki telli bir çözüm yoluyla doğrudan bağlantı sağlar.
Kompakt saha cihazlarında RJ45 veya M12 konnektörleri için sınırlı alan vardır. Ethernet APL PCB bileşenleri alanı ve ağırlığı azaltır.
Proses endüstrisi Ethernet APL için hedef pazar olsa da, bileşenlerimiz IOT cihazlarını bina ağ altyapısına entegre etmek ve uzun mesafeleri kapsamak için de sizi destekleyebilir.
Ethernet APL, Weidmüller'den uygun maliyetli PCB bileşenlerini kullanarak iki telli bir çözüm yoluyla doğrudan bağlantı sağlar. 1.000 m'ye kadar olan geniş mesafeleri birleştirmek mümkündür.
Aslında Ethernet APL, Single Pair Ethernet'in bir parçasıdır. Süreç endüstrisinde, sahada IIoT üzerinden verilere erişmek için Ethernet uyumlu arayüzlere de giderek daha fazla ihtiyaç duyulmaktadır. Single Pair Ethernet, tümü iki telli teknolojiye dayanan çeşitli Ethernet standartlarını ifade eder: 10BASE-T1S, 10BASE-T1L, 100BASE-T1, 1000BASE-T1. Bu standartlar 10 Mbit/sn’den 10 Gbit/sn'ye kadar farklı aktarım hızlarını ve 15 m'den 1000 m'ye kadar kablo uzunluğunu tanımlar.
Burada Ethernet APL, 10BASE-T1L’nin özel bir tanımlaması olup 10 Mbit/sn hızında güvenilir veri aktarımı ve 1000 m'ye kadar bükümlü çift kablo yoluyla eş zamanlı güç kaynağı sağlayan nitelikli bileşenler gerektirir.
Ethernet APL'nin proses endüstrisi için Single Pair Ethernet olduğu söylenebilir. Ethernet standardında, tehlikeli alanlardaki kabloların ve fişlerin, güç kaynağının ve patlama korumasının özelliklerini tanımlamak için bazı gereklilikler eklenmiştir. Single Pair Ethernet ağırlıklı olarak fabrika otomasyonu ve bina altyapısında kullanılırken Ethernet APL özel olarak proses otomasyon sektörü için geliştirilmiştir ve bileşenlerin bu alandaki özel gereklilikleri karşılaması gerekir.
Endüstri ve bina otomasyonu için Single Pair Ethernet, ağırlık olarak minyatür eşleştirme yüzleri, yama kabloları, yerinde takılabilir fişler, M8 adaptörler ve bunların yanı sıra farklı çıkış yönlerinde IP20 ve IP67 soketler bulunan konnektörleri kapsar. APL spesifikasyonu ile ilgili olarak proses endüstrisi vidalı veya yaylı bağlantısı olan klasik terminallere dayanır.
Single Pair Ethernet | Ethernet APL | |
| Teknoloji | İki telli teknoloji | İki telli teknoloji |
| Ethernet standartları | 10BASE-T1S, 10BASE-T1L, 100BASE-T1, 1000BASE-T1 | 10BASE-T1L'nin özel tanımı |
| Veri aktarımı | 10 Mbit/sn'den 10 Gbit/s'ye kadar | 10 Mbit/sn |
| Güç aktarımı | PoDL (Veri Hattı Üzerinden Güç) tek bir kablo çifti üzerinden 50 W'a kadar iletir. | 2-WISE güç kaynağı (2-Wire Intrinsically Ssafe Ethernet) tehlikeli alanlardaki akımı sınırlar, çeşitli güç seviyelerini destekler ve kıvılcımlanmayı en aza indirir. |
| Kablo uzunluğu | 15 m ila 1.000 m | 1.000 m'ye kadar |
| Ana uygulama | Fabrika otomasyonu ve bina altyapısı | Süreç endüstrisi için özel olarak geliştirilmiştir |
| Farklı özellikler: | Minyatürleştirme, Endüstriyel uygunluk, Basitlik, Geleceğe hazır olma | Tehlikeli alanlardaki kabloların ve fişlerin, güç kaynağının ve patlama korumasının özelliklerini tanımlamak için standarda bazı gereklilikler eklenmiştir. |
| Bağlantı teknolojisi ve teklifimiz | Minyatür eşleştirme yüzleri, yama kabloları, yerinde takılabilir fişler, M8 adaptörler ve bunların yanı sıra farklı çıkış yönlerinde IP20 ve IP67 soketler bulunan konnektörler. | OMNIMATE® PCB bileşenler, yerleşik ve yerinde takılabilir fişler (M12) gibi vidalı veya yaylı bağlantıya sahip klasik terminaller. |
Single Pair Ethernet, endüstriyel IOT için iletişim mimarisinin yeni nesli olacaktır. Sensörlere kadar Ethernet kavramı, sensörden buluta kesintisiz bir bağlantı vaat ediyor.
Gelişmiş Fiziksel Katman teknolojisi, avantajları ve uygulama alanları hakkında daha fazla bilgi edinmek ister misiniz? Ücretsiz bültenimizi isteyin ve Weidmüller'in Ethernet APL'ye katkısı hakkında daha fazla bilgi edinin:
